Omega estructural
La omega estructural se diseñó con el objetivo de maximizar la eficiencia de la sección transversal y, en consecuencia, su rendimiento estructural. Para ello, y dado que se tarta de geometrías con una esbeltez muy elevada, se trató de minimizar las zonas no eficaces de las secciones de clase 4, definiendo cuidadosamente los refuerzos longitudinales del alma y los refuerzos de los extremos.
Tipos de perforación
Perforación continua
![perfil omega continuo](assets/img/perfil_omega.png)
A lo largo de toda la longitud del perfil, con una separación entre agujeros de 50mm y 25mm en el extremo
![omega continua](assets/img/omega_continua.png)
Perforación no continua
Según las especificaciones del proyecto, se define las posiciones L1, L2 hasta Ln, medidas desde el origen. Distancia entre los ejes de los orificios de 50mm y 25mm en el extremo.
![omega no continua](assets/img/omega_no_continua.png)
![perfil omega no continuo](assets/img/perfil_omega.png)
![divisoria omega estructural](assets/img/obra_omega.png)
![divisioria omega estructural](assets/img/obra_omega2.png)
Los perfiles
Los perfiles están disponibles en el mercado en 6 versiones, definidas por su altura nominal que varía entre 70 y 300, cada una de ellas con sus variantes en función de su espesor. El espesor de las secciones varía entre 1,0 y 3,0 mm.
![perfiles omega](assets/img/perfiles_omega.png)
Uniones y disposiciones constructivas

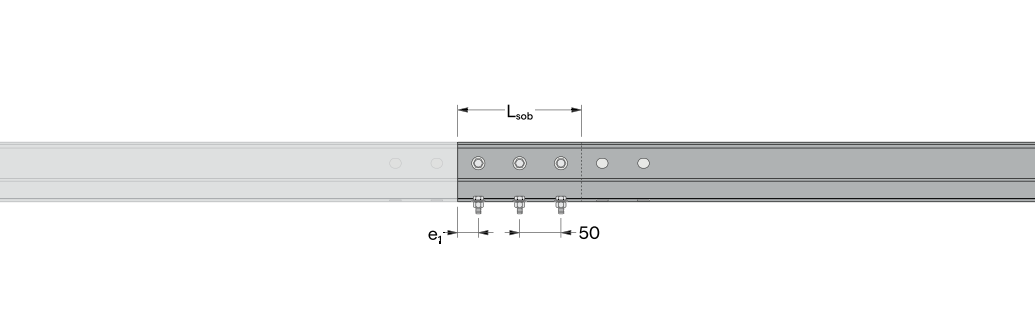

Empalmes simples entre apoyos
![empalmes simples entre apoyos](assets/img/empalmes_apoyo.png)
Los empalmes simples entre apoyos son una técnica común en la construcción donde dos elementos estructurales se unen de manera directa en sus extremos. Este tipo de empalme se utiliza cuando no se requiere una carga adicional en el punto de unión y se busca una solución simple y económica. Se pueden utilizar diferentes métodos de conexión, como soldadura, pernos o placas de unión, dependiendo de los materiales y las cargas involucradas.

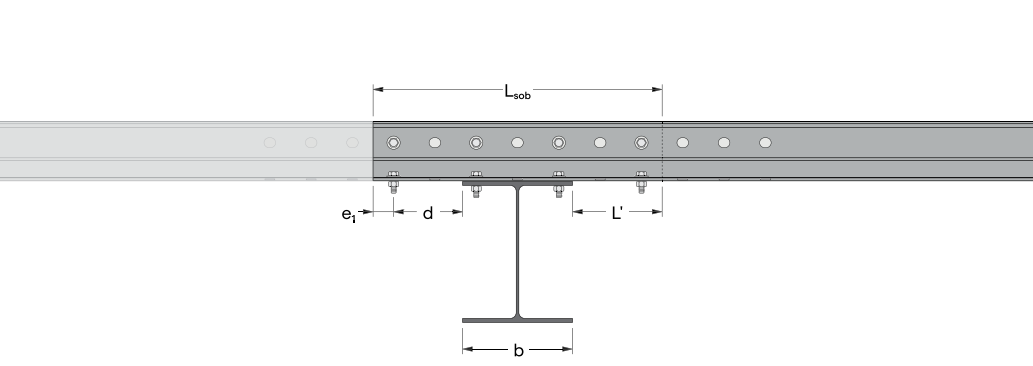

Empalmes simples sobre apoyo intermedio
Los empalmes simples sobre apoyo intermedio se utilizan cuando se necesita unir dos elementos estructurales sobre un soporte intermedio, como una columna o un muro. Este tipo de empalme proporciona estabilidad adicional al punto de unión y distribuye las cargas de manera más uniforme. Los métodos de conexión pueden incluir soldadura, pernos o placas de unión, y la disposición exacta dependerá de las especificaciones del proyecto y las cargas aplicadas.
![empalmes simples apoyo intermedio](assets/img/empalmes_simples_intermedio.png)
Empalmes con refuerzo en apoyo intermedio
![empalmes refuerzo apoyo intermedio](assets/img/empalmes_refuerzo_intermedio.png)
Los empalmes con refuerzo en apoyo intermedio son una variante de los empalmes simples sobre apoyo intermedio, donde se añade refuerzo adicional para aumentar la resistencia y la capacidad de carga de la unión. Esto puede incluir el uso de placas de refuerzo adicionales, pernos de alta resistencia o soldaduras más robustas. Estos empalmes son especialmente útiles en estructuras sujetas a cargas pesadas o en situaciones donde se requiere una mayor seguridad y estabilidad.
